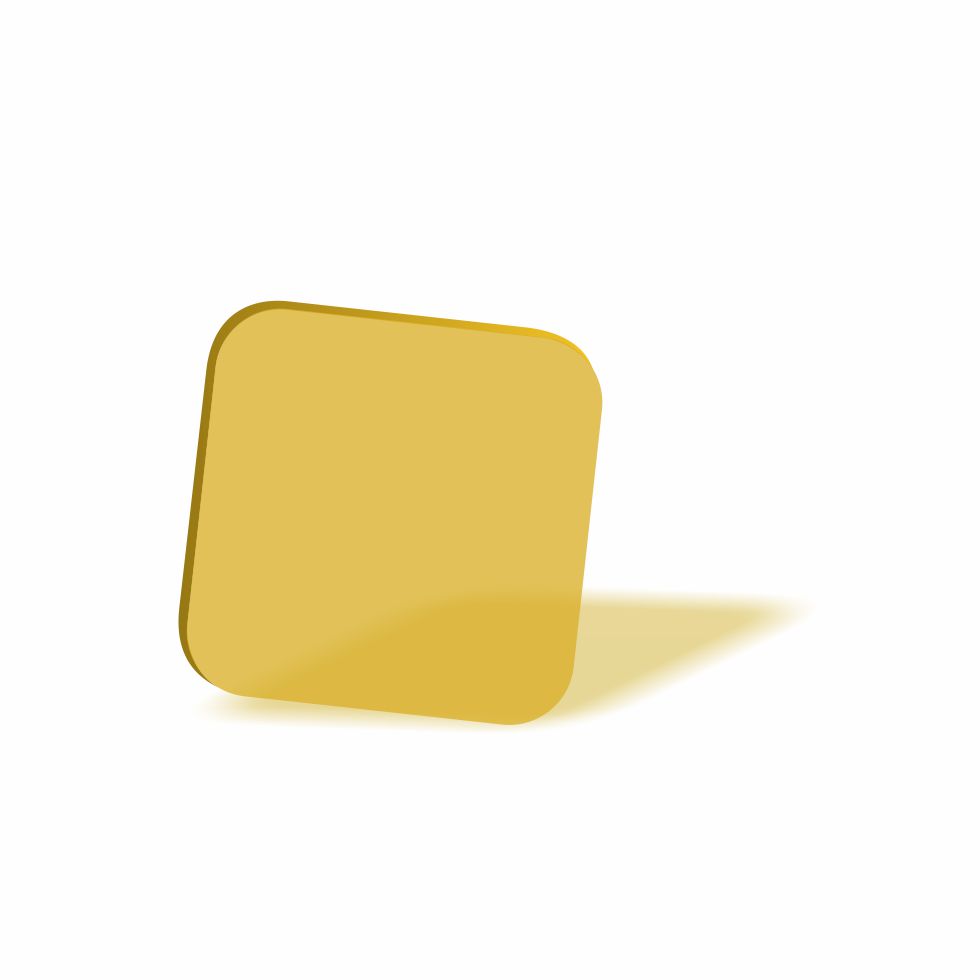

Laserschutzfenster P1P20 (6mm)
Das laservision Kunststoff-Laserschutzfenster 000.P1P20.2607 (mit einer Dicke von 6mm) ist eine goldfarbene Laserschutzscheibe mit kratzfester Beschichtung. Sie besitzt hohe Schutzstufen (OD 10+) im Bereich 180nm bis 458nm und von 975nm bis 1035nm sowie von 5180 bis 14700nm. Das goldfarbene Laserschutzfenster ist 600x450mm groß und besitzt eine gute Farbsicht und VLT von 52%. Es ist kundenspezifisch bis zu einer Größe von 1290x915mm erhältlich. Die Dicke beträgt 6mm. Das Fenster ist nach EN 60825-4 zertifiziert.
- Artikelnummer: 000P1P202607
- GTIN: 4050369051409
- Verpackungseinheit: 1 Stück
- Gewicht inkl. Verpackung: 1,94 kg
Das Laserschutzfenster Typ P1P20 besteht aus einem hell-goldfarbenen, absorbierenden Kunststoff mit kratzfester Beschichtung und einer Dicke von 6mm. Der Laserschutz basiert auf Absorption der Laserstrahlung im Material selbst. Das Fenster hat eine Tageslichtransmission von ca. 52% und besitzt eine sehr gute visuelle Helligkeit und gute Farbsicht. Das Laserschutzfenster laservision P1P20 ist nach der aktuellen EN 60825-4 zertifiziert und weist Schutzgrenzbestrahlung (SGB) für 100s (Prüfklasse T2) auf: 102kW/m².
Dies entspricht z.B. 200 W bei 50mm Strahldurchmesser. Laserschutz mit mindestens OD10 besteht von 180nm bis 458nm, 975 bis 1035nm und von 5180 bis 14700nm. Damit ist das laservision Laserschutzfenster besonders für blaue High Power-Dioden, NdYAG-, Scheiben- und Faser-Laser sowie CO2 geeignet. Die Scheibe ist bis zu einer Größe von 1840 x 1150 mm verfügbar. Bitte berechnen Sie für eine ausreichende Lasersicherheit die für Ihren Laser erforderlichen OD-Werten und vergleichen Sie mit den Angaben auf dem Laserschutzfenster, bevor Sie die Scheibe einbauen.
Spezifikationen
| Beschichtung: | Beidseitig kratzfest |
|---|---|
| Farbe: | gold |

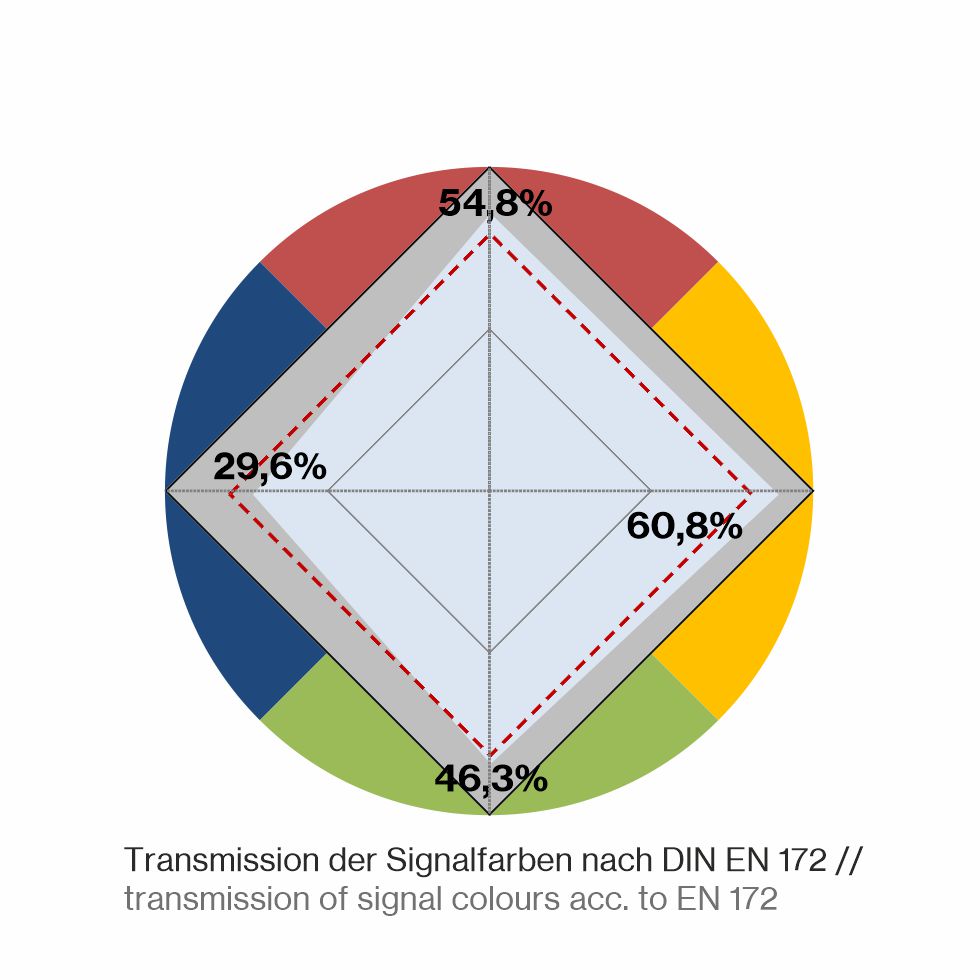

| Farbsicht: | Gut |
| Filterdicke: | 6mm |
| Filtermaterial: | Kunststoff |
| Filtertechnologie: | Absorptionsfilter |
| Normen: | EN 60825-4 |
| Schutzbereich: | Nahes Infrarot, Sichtbar, Ultraviolett |
| VLT (ca.): | 52% |
| Visuelle Helligkeit: | Sehr gut |
| 200-469nm | 102 kW/m2 | T2 | tmax = 105s |
| 850-1084nm | 102 kW/m2 | T2 | tmax = 105s |
| 4700-25000nm | 102 kW/m2 | T2 | tmax = 105s |

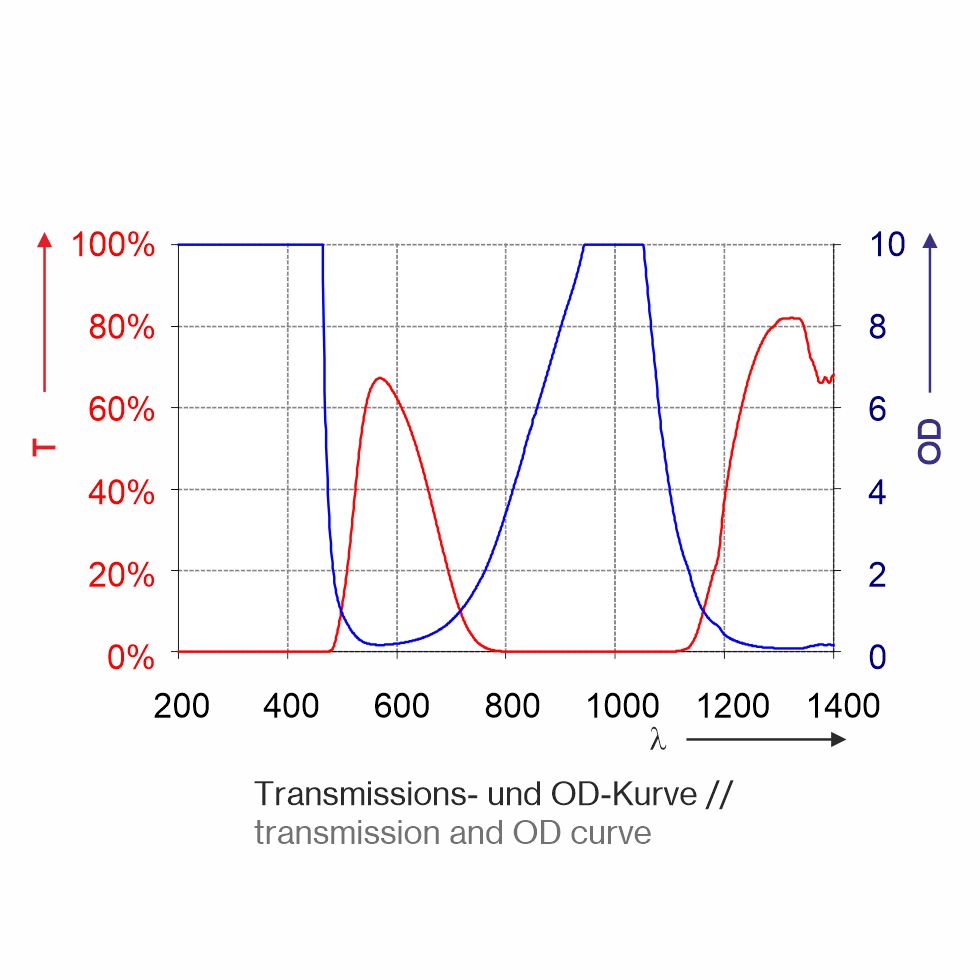

| Wellenlänge (NM) | OD |
| 180 - 460 | (OD10+) |
| >460 - 462 | (OD9+) |
| >462 - 464 | (OD8+) |
| >464 - 467 | (OD7+) |
| >467 - 470 | (OD6+) |
| >470 - 472 | (OD5+) |
| >472 - 474 | (OD4+) |
| >474 - 478 | (OD3+) |
| >478 - 484 | (OD2+) |
| >484 - 500 | (OD1+) |
| 700 - <740 | (OD1+) |
| 740 - <765 | (OD2+) |
| 765 - <780 | (OD3+) |
| 780 - <792 | (OD4+) |
| 792 - <808 | (OD5+) |
| 808 - <825 | (OD6+) |
| 825 - <840 | (OD7+) |
| 840 - <860 | (OD8+) |
| 860 - <880 | (OD9+) |
| 880 - 1070 | (OD10+) |
| >1070 - 1080 | (OD9+) |
| >1080 - 1086 | (OD8+) |
| >1086 - 1092 | (OD7+) |
| >1092 - 1100 | (OD6+) |
| >1100 - 1108 | (OD5+) |
| >1108 - 1115 | (OD4+) |
| >1115 - 1125 | (OD3+) |
| >1125 - 1140 | (OD2+) |
| >1140 - 1165 | (OD1+) |
| 2115 - <2125 | (OD1+) |
| 2125 - 2160 | (OD2+) |
| >2160 - <2265 | (OD1+) |
| 2265 - 2510 | (OD3+) |
| >2510 - 2600 | (OD2+) |
| >2600 - 2670 | (OD1+) |
| 2670 - 2900 | (OD2+) |
| >2900 - <2960 | (OD1+) |
| 2960 - <3025 |
(OD2+)
|
| 3025 - <3070 | (OD3+) |
| 3070 - <3110 | (OD4+) |
| 3110 - <3125 | (OD5+) |
| 3125 - 3610 | (OD6+) |
| >3610 - 3690 | (OD4+) |
| >3690 - 3760 | (OD3+) |
| >3760 - <3810 | (OD2+) |
| 3810 - <3945 | (OD3+) |
| 3945 - <4015 | (OD4+) |
| 4015 - 4210 | (OD6+) |
| >4210 - <4360 | (OD5+) |
| 4360 - 4620 | (OD6+) |
| >4210 - <4360 | (OD5+) |
| 4360 - 4620 | (OD6+) |
| >4620 - <4715 | (OD4+) |
| 4715 - <4785 | (OD6+) |
| 4785 - 5035 | (OD10+) |
| >5035 - <5170 | (OD7+) |
| 5170 - 14000 | (OD10+) |
| >14000 - <16290 | (OD7+) |
| 16290 - 21580 | (OD10+) |
| >21580 - <22895 | (OD7+) |
| 22895 - 25000 | (OD10+) |
| WELLENLÄNGE (NM) | OD | BETRIEBSART / GEPRÜFTE SCHUTZSTUFE |
|---|---|---|
| 180 - 315 | (OD10+) | D LB10 + IR LB4 + M LB6Y |
| >315 - 462 | (OD8+) | D LB7 + IR LB8 + M LB8Y |
| >462 - 466 | (OD6+) | DIRM LB6 |
| 800 - <830 | (OD3+) | DIRM LB3 |
| 830 - <850 | (OD4+) | DIRM LB4 |
| 850 - <880 | (OD5+) | DIRM LB5 |
| 880 - <910 | (OD6+) | DIRM LB6 |
| 910 - <940 | (OD7+) | DIRM LB7 |
| 940 - <955 | (OD8+) | D LB7 + IR LB8 + M LB8Y |
| 955 - <975 | (OD9+) | D LB7 + IR LB8 + M LB8Y |
| 975 - 1035 | (OD10+) | D LB7 + IR LB8 + M LB8Y |
| >1035 - 1045 | (OD9+) | D LB7 + IR LB8 + M LB8Y |
| >1045 - 1055 | (OD8+) | D LB7 + IR LB8 + M LB8Y |
| >1055 - 1064 | (OD7+) | DIRM LB7 |
| >1064 - 1075 | (OD6+) | DIRM LB6 |
| >1075 - 1084 | (OD5+) | DIRM LB5 |
| >1084 - 1095 | (OD4+) | DIRM LB4 |
| >1095 - 1105 | (OD3+) | DIRM LB3 |
| 5180 - 14700 | (OD10+) | DI LB5 + R LB3Y |
